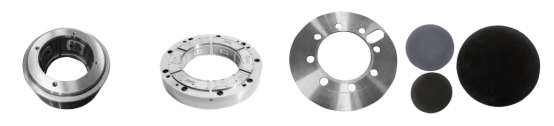

典型加工零件
加工方式

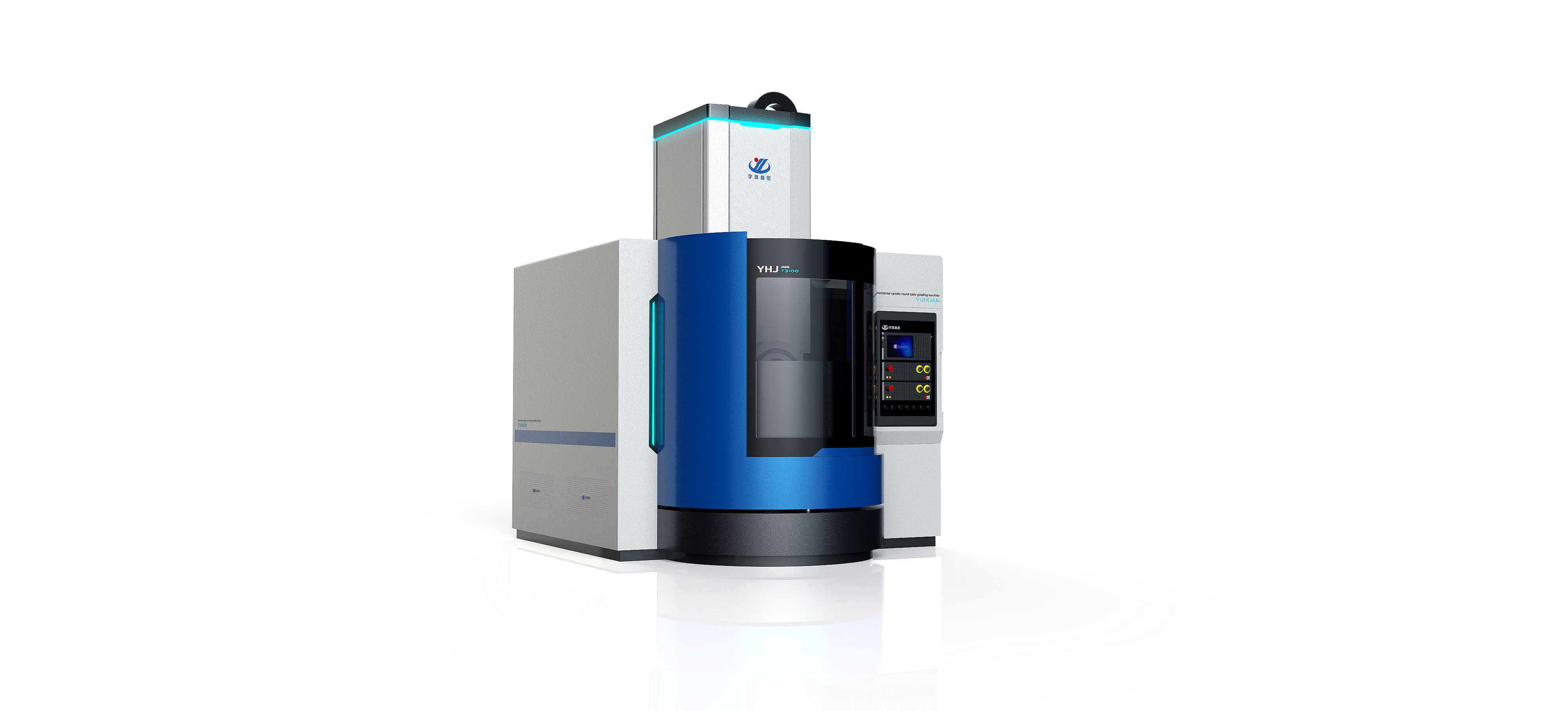

設備亮點
廣泛應用于航天航空、機床制造、汽車部品、半導體行業等領域，高精度及高表面質量平面、臺階面的高效磨削。IT3~IT1級，表面粗糙度≤Ra0.2。
案例展示
主要特點
1.高精度
靜壓技術、直驅技術保證極高的加工精度和精度保持性；
2.結構緊湊、震動小
磨頭主軸采用內裝式電主軸，且可配置BALANCE在線動平衡（選配）；
3.工作臺角度可調
適配多種形式加工；
4.高剛性
大理石床身底座，精度00級，耐磨損、抗腐蝕、內應力低、精度保持性良好。
技術參數
|
TG73100 |
典型參數 |
|
工作臺尺寸 |
φ1000mm |
|
最大磨削高度 |
350mm |
|
工作臺可傾斜角度 |
±3° |
|
工作臺轉速 |
0.1-80rpm(無極) |
|
主軸最大轉速 |
4500rpm |
|
工作臺最大承載(閉式靜壓) |
1500Kg |
|
砂輪直徑 |
φ350-φ450mm |
|
主軸電機功率 |
38Kw |
|
機床占地面積(長×寬×高) |
5200x4800x3600mm |
|
機床重量 |
約20000kg(含輔機) |
|
工作臺跳動 |
徑向、端面≤0.001mm |
|
規格系列 |
轉臺直徑 |
最大回轉直徑 |
最大工件高度 |
最大工件重量 |
|
7340系列 |
φ400 |
φ500 |
300 |
400 |
|
7360系列 |
φ600 |
φ750 |
320 |
800 |
|
7380系列 |
φ800 |
φ950 |
350 |
1000 |
|
73100系列 |
φ1000 |
φ1150 |
350 |
1200 |
|
73120系列 |
φ1200 |
φ1400 |
400 |
2000 |
