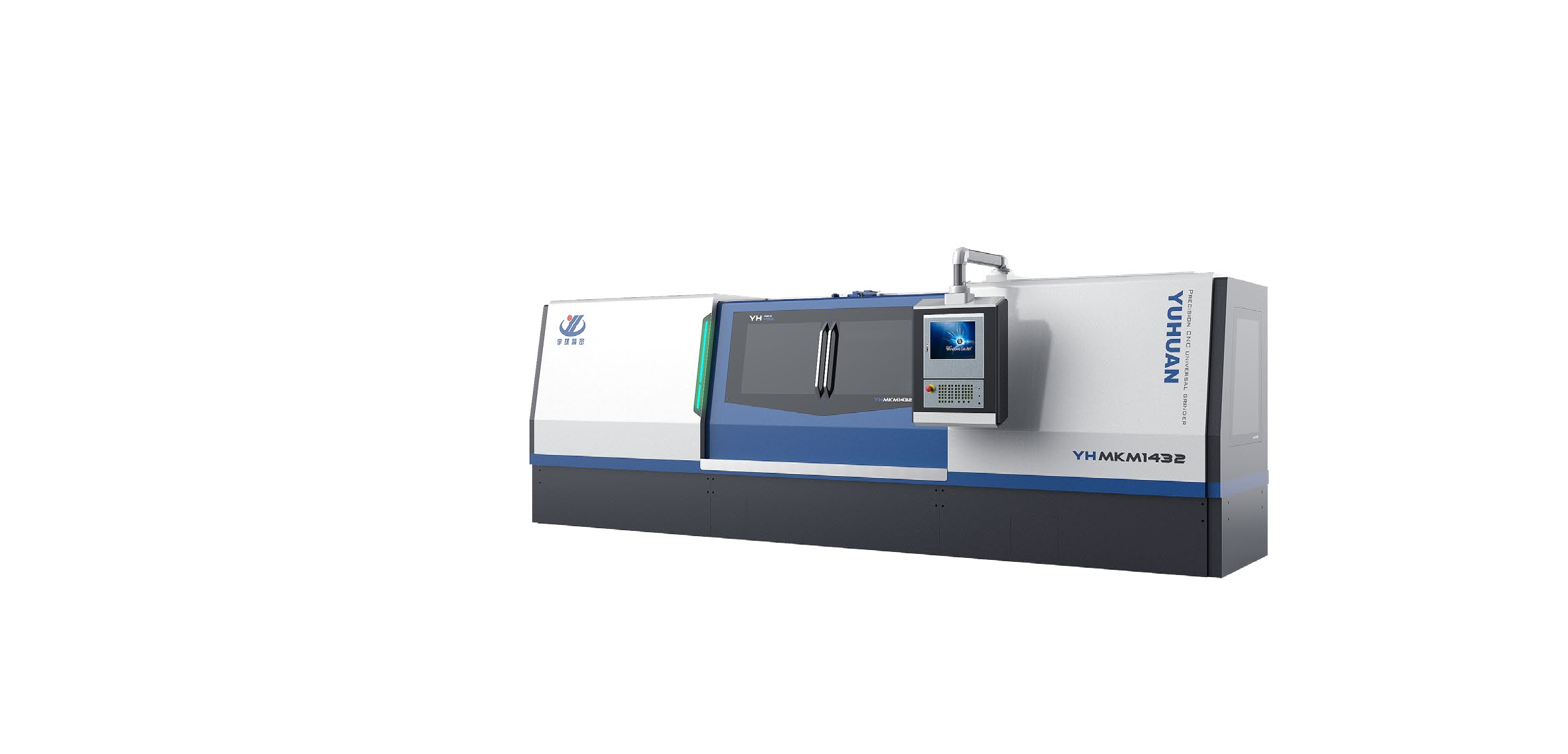

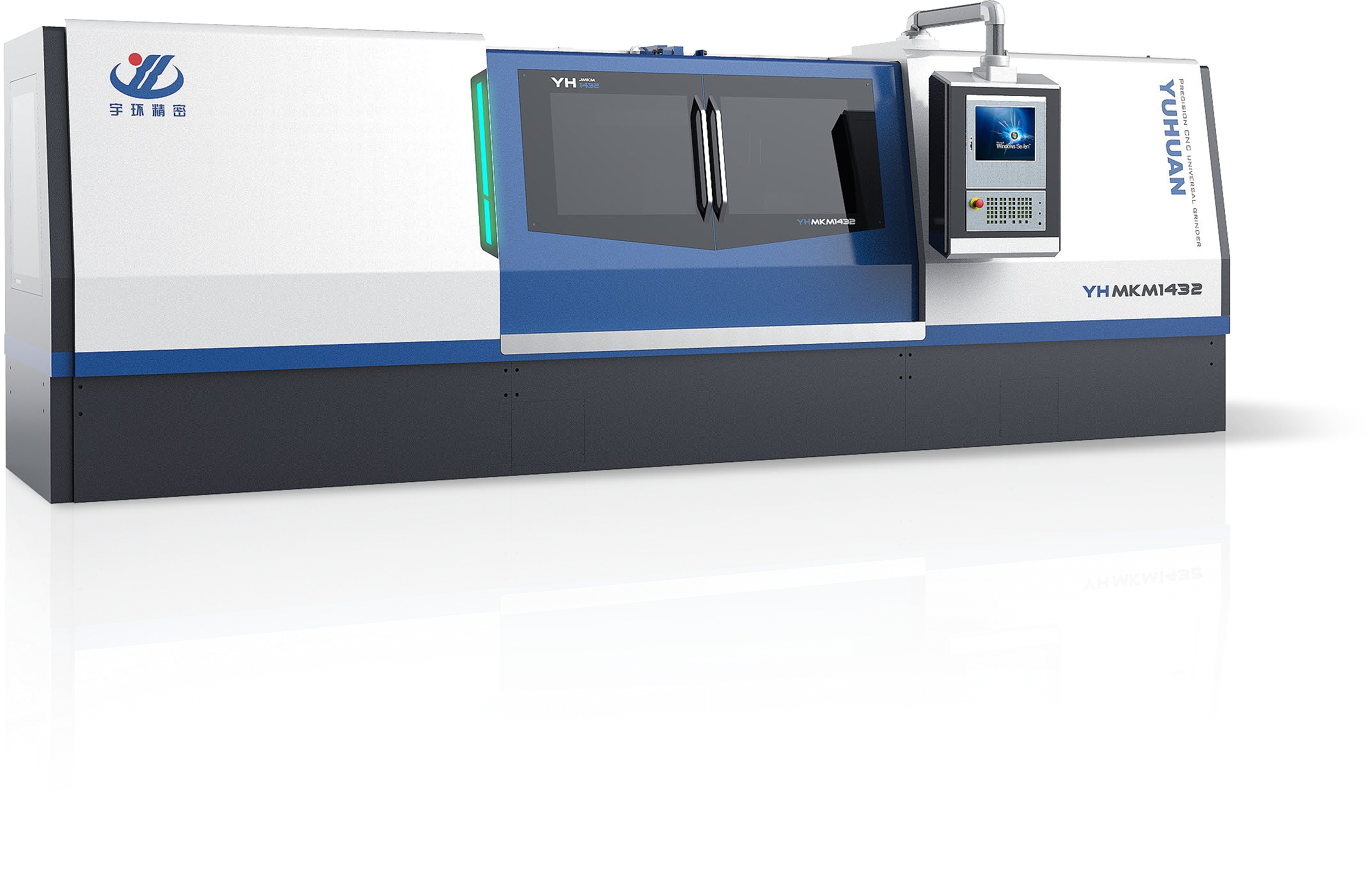

HG系列高精度臥式磨削
關鍵詞：宇環數控、軍工及航空航天、半導體
所屬分類 數控磨床系列

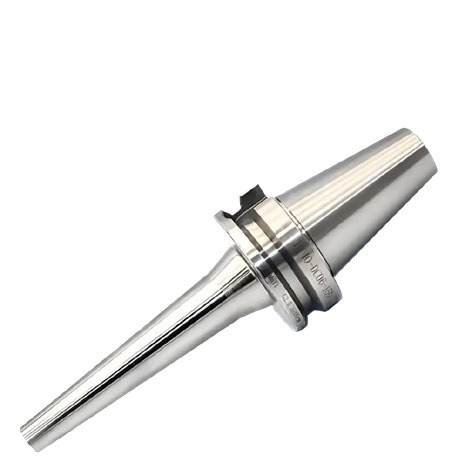

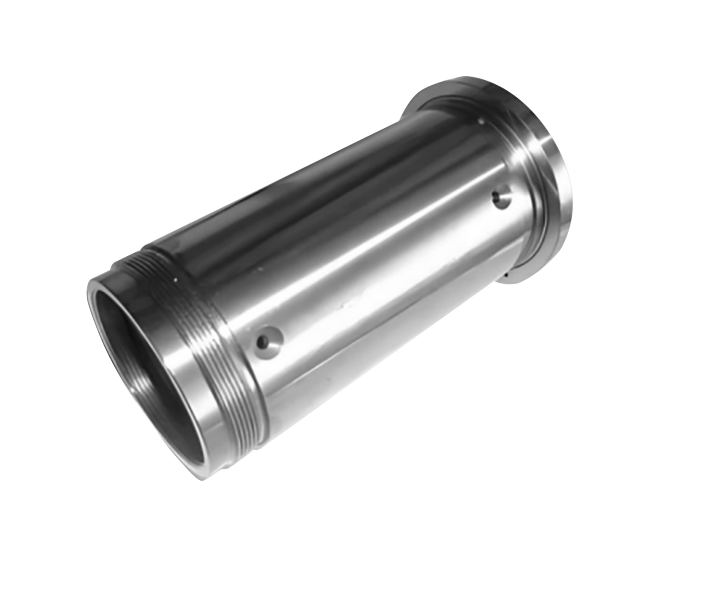

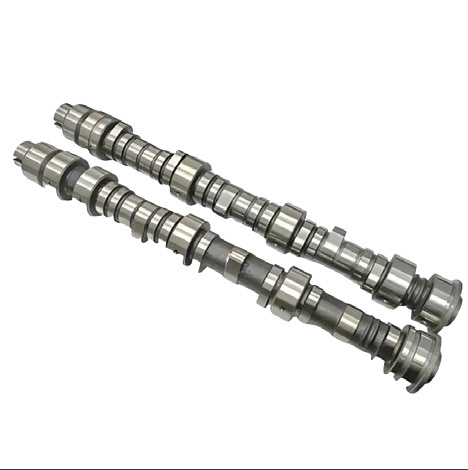

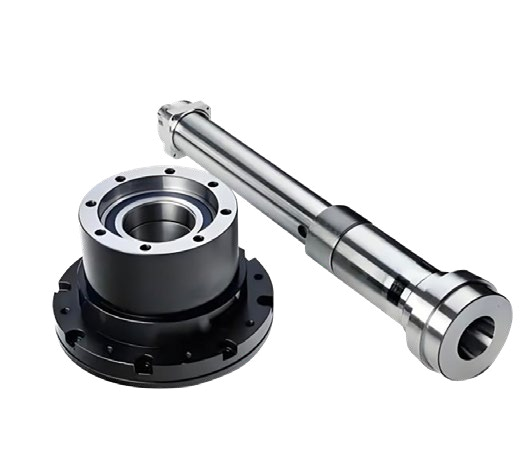

典型加工零件

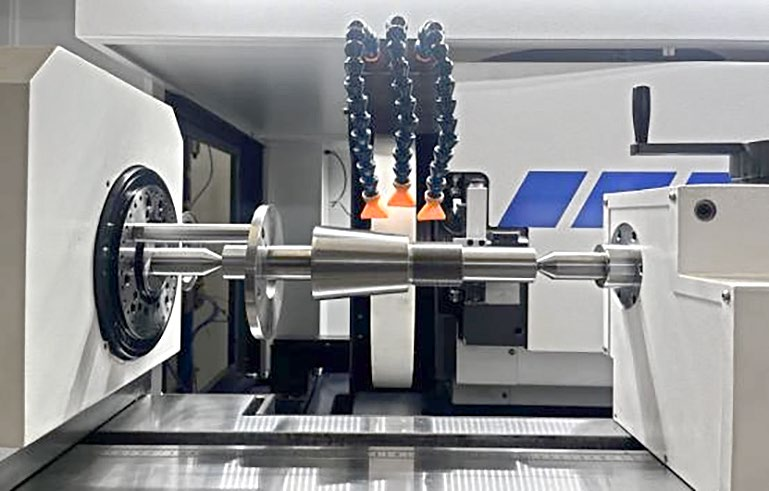

加工方式
設備亮點
適用于機械裝備、軌道交通、航天航空等領域的主軸、刀柄、凸輪、軸承座等精密零件的外圓、內孔、端面、臺階面、錐面、螺紋、絲桿、非圓輪廓面的高效磨削。IT3~IT1 級，表面粗糙度≤Ra0.2。
案例展示
主要特點
1.多工序
多個工序在一次裝夾中完成；
2.高效率
多磨頭工序間自動轉換；曲面修整成型磨削；
3.多功能
多種數控軸聯動功能選擇，完成多種復雜型面加工；
4.高精度
靜壓技術、直驅技術、尾架±40μm精密微調協同、保證極高的加工精度和精度保持性；
5.高穩定
液體靜壓導軌、00級大理石基體，減小溫度影響并阻隔振動干擾；
6.高性能
在線動平衡、AE系統、在線測量等提供完美的高精加工性能；
7.高便捷
3D仿真的人機交互軟件，全功能的CNC程序包。
技術參數
|
HG32系列 |
典型參數 |
HG32系列 |
典型參數 |
|
頂尖距 |
1500 |
中心高 |
180mm |
|
頂尖支撐的最大工件重量 |
300Kg |
X軸行程 |
380mm |
|
X軸最大移動速度 |
15m/min |
Z軸行程 |
1650mm |
|
Z軸最大移動速度 |
15m/min |
B軸頭架旋轉角度 |
-20°到+200° |
|
外圓磨電機功率 |
38Kw |
額定轉速 |
4300rpm |
|
最大砂輪尺寸 |
φ500×φ203×60mm |
外圓磨最大砂輪線速度 |
120m/s |
|
內圓磨電機功率 |
12Kw |
內磨頭最高轉速 |
42000rpm |
|
頭架轉速 |
1—500rpm |
裝夾錐度 |
MT4 |
|
尾架套筒直徑 |
φ50mm |
尾架微調補償 |
±40μm |
|
機床尺寸 |
約6500×5200×2200mm |
機床重量 |
約15t |
|
規格系列 |
1420系列 |
1432系列 |
1450系列 |
1463系列 |
|
頂尖距 |
750 |
1000 |
1500 |
2000 |
|
中心高 |
135 |
175 |
270 |
350 |
|
最大磨削外徑 |
200 |
320 |
500 |
630 |
|
頂尖支撐的最大工件 |
50 |
100 |
1000 |
2000 |
|
X軸行程 |
300 |
370 |
450 |
520 |
|
Z軸行程 |
900 |
1150 |
1700 |
2200 |
